PCBA Pembuat Kopi Tetes

Sebagai produsen dan pemasok PCBA profesional dari Tiongkok, SUNSAM menawarkan solusi khusus, menyediakan sampel gratis, dan memberikan penawaran harga grosir yang kompetitif, memastikan produk berkualitas tersedia.

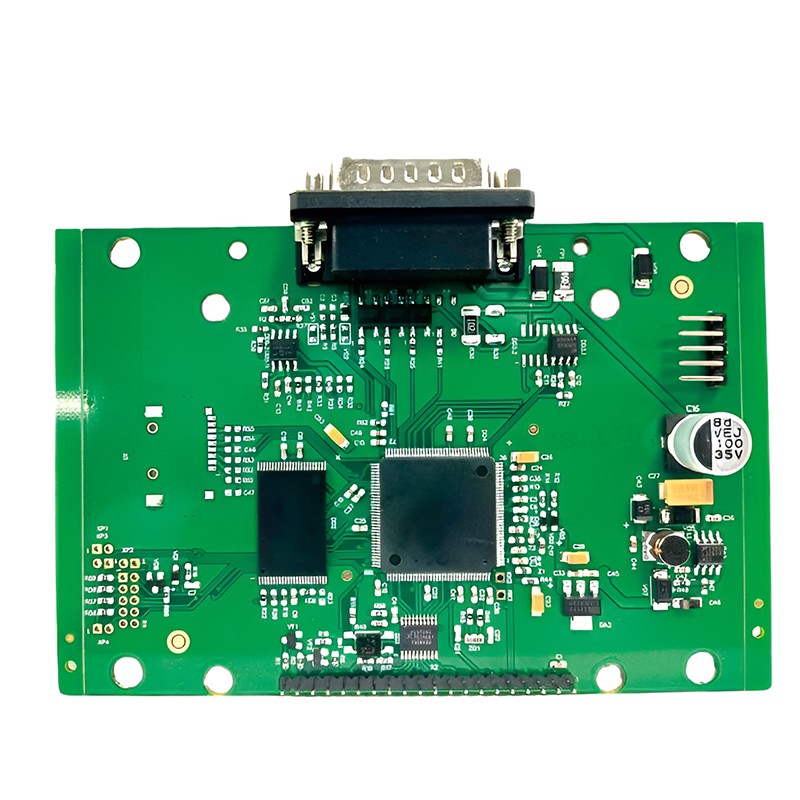

PCBA Pembuat Kopi Tetes berkualitas tinggi ini adalah papan kontrol utama untuk pembuat kopi filter otomatis. Mengkoordinasikan siklus pemanasan air, fungsi awal pembuatan bir, dan fungsi penghangat. SUNSAM merancang board ini untuk beradaptasi dengan berbagai model mesin dan kapasitas tangki yang berbeda.

Arsitektur Desain Perangkat Keras

Dalam proses merancang PCBA kami, SUNSAM menekankan tata letak yang bersih untuk mengurangi kebisingan dan manajemen termal. Untuk PCBA pembuat kopi tetes berkualitas tinggi, kami menggunakan papan FR-4 2 lapis, bidang tanah khusus. Penempatan suatu komponen dilakukan sedemikian rupa sehingga memisahkan bagian penanganan daya dari sinyal. Hal ini memungkinkan perangkat bekerja lebih stabil.

Manajemen Suhu dan Kontrol Siklus

Salah satu fungsi utama PCBA Pembuat Kopi Tetes ini adalah menjaga panas tetap konstan. Ia terus memeriksa suhu menggunakan termistor dan menyesuaikan elemen pemanas. Ia juga mengontrol siklus penyeduhan berwaktu dan mati otomatis, yang keduanya umum terjadi pada pembuat kopi tetes.

Antarmuka Pengguna dan Kemampuan Pemrograman

PCBA mendukung antarmuka pengguna standar seperti bantalan tombol dan driver tampilan digital. Ini memungkinkan Anda mengatur kekuatan minuman dan kapan mulai menyeduh secara otomatis. Fleksibilitas PCBA Pembuat Kopi Tetes ini memungkinkan produsen menggunakan satu desain papan untuk fitur yang berbeda.

Pertimbangan Keamanan dan Kepatuhan Listrik

Desain SUNSAM memiliki jarak standar dan peringkat komponen untuk keamanan peralatan. Tata letak PCBA memiliki jarak isolasi dan sekering yang diperlukan. Pilihan desain ini dilakukan untuk membantu produsen memenuhi aturan tentang keamanan penggunaan listrik untuk mesin rumah.

Parameter Teknis

- Tegangan Pengoperasian: tersedia versi 120V AC/220-240V AC
- Maks. Beban Saat Ini: 10A (Pemanasan Resistif)
- Mikrokontroler: MCU 8-bit dengan pengatur waktu bawaan
- Rentang Kontrol Suhu: 92°C ±3°C (fase pembuatan bir)
- Dimensi Papan: 120mm x 80mm
- Jenis Konektor: JST Standar, blok terminal

Integrasi dan Dukungan Manufaktur

PCBA Pembuat Kopi Tetes ini dimaksudkan agar mudah diintegrasikan ke dalam perakitan produk akhir. SUNSAM memberikan file desain yang komprehensif seperti Gerber dan gambar perakitan untuk pengadaan dan produksi. Tata letak papan dirancang untuk memudahkan penyambungan rangkaian kabel saat pembuat kopi tetes sedang dibuat.
