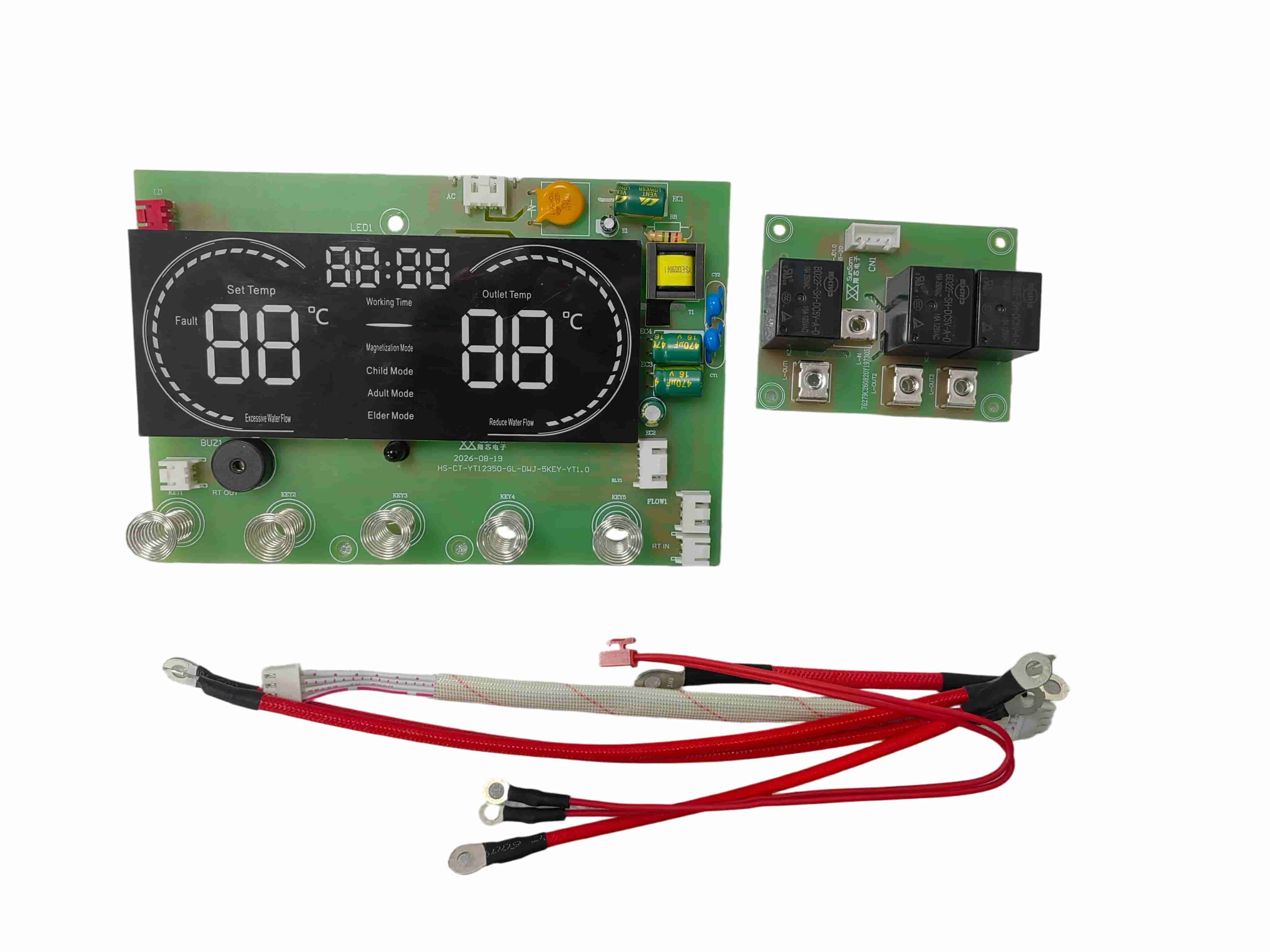

CT12350 Pemanas air listrik instan PCBA

CT12350 PCBA Pemanas Air Listrik Instan

PCBA pemanas air listrik instan CT12350 adalah solusi kontrol terintegrasi yang dikembangkan untuk sistem pemanas air instan 220 V, 6 kW. Ini menggabungkan kontrol pemanasan bertahap, deteksi aliran air, pengaturan suhu, kontrol tampilan LED, dan beberapa fungsi perlindungan kesalahan pada satu PCBA.

Dirancang untuk pemanas air listrik instan rumah tangga dan peralatan air panas khusus, CT12350 mendukung penyesuaian perangkat keras, firmware, tampilan, dan antarmuka untuk berbagai proyek OEM dan ODM.

Kontrol Pemanasan 6 kW dengan Tujuh Tingkat Daya

Versi catu daya mode sakelar yang diuji beroperasi dari AC 150–280 V pada 50 Hz. Pada tegangan pengenal AC 220 V, PCBA mendukung beban pemanasan maksimum 6.000 W dan mengontrol tiga kelompok keluaran pemanasan.

Tujuh tingkat daya tersedia untuk memberikan pengaturan suhu yang lebih fleksibel:

- Tingkat 1: 1.400 W

- Tingkat 2: 2.200 W

- Tingkat 3: 2.400 W

- Tingkat 4: 3.600 W

- Tingkat 5: 3.800 W

- Tingkat 6: 4.600 W

- Tingkat 7: 6.000 W

Desain pemanas multi-level memungkinkan pengontrol memilih keluaran yang sesuai dengan mode pengoperasian, suhu air, dan kebutuhan pemanasan.

Kontrol Suhu Konstan yang Cerdas

Papan kontrol pemanas air CT12350 menyediakan kisaran suhu yang dapat disesuaikan antara 30–55°C. Sensor suhu NTC 50 kΩ digunakan untuk mendeteksi suhu dan mengontrol umpan balik.

Dalam mode AI, PCBA secara otomatis memilih tingkat daya dan suhu target yang sesuai dengan suhu air masuk. Pengaturan suhu AI yang diprogram berkisar antara 39°C hingga 45°C pada kondisi suhu masuk yang dicatat dalam laporan pengujian.

Tiga mode suhu juga tersedia untuk pengoperasian yang mudah:

- Mode Anak: 38°C

- Mode Dewasa: 42°C

- Mode Senior: 45°C

Pengontrol mendukung kalibrasi otomatis dan memori parameter suhu konstan. Berdasarkan rekaman pengujian sampel pada suhu masuk 25°C dan laju aliran 1,5 L/mnt dan 3 L/mnt, suhu keluar yang diukur tetap berada dalam kisaran ±2°C pada setpoint yang diuji.

Aktivasi Aliran Air dan Kontrol Siaga

PCBA memulai proses kontrol pemanasan ketika aliran air yang terdeteksi mencapai sekitar 1.5 L/menit. Pemanasan berhenti ketika aliran berkurang hingga sekitar 1,3 L/menit.

Jika tidak ada aliran air yang terdeteksi, pengontrol akan memasuki mode siaga setelah kira-kira dua detik. Layar dapat diaktifkan kembali dengan menekan tombol atau mengembalikan aliran air. Logika kontrol ini membantu mengoordinasikan operasi pemanasan dengan kebutuhan air sebenarnya.

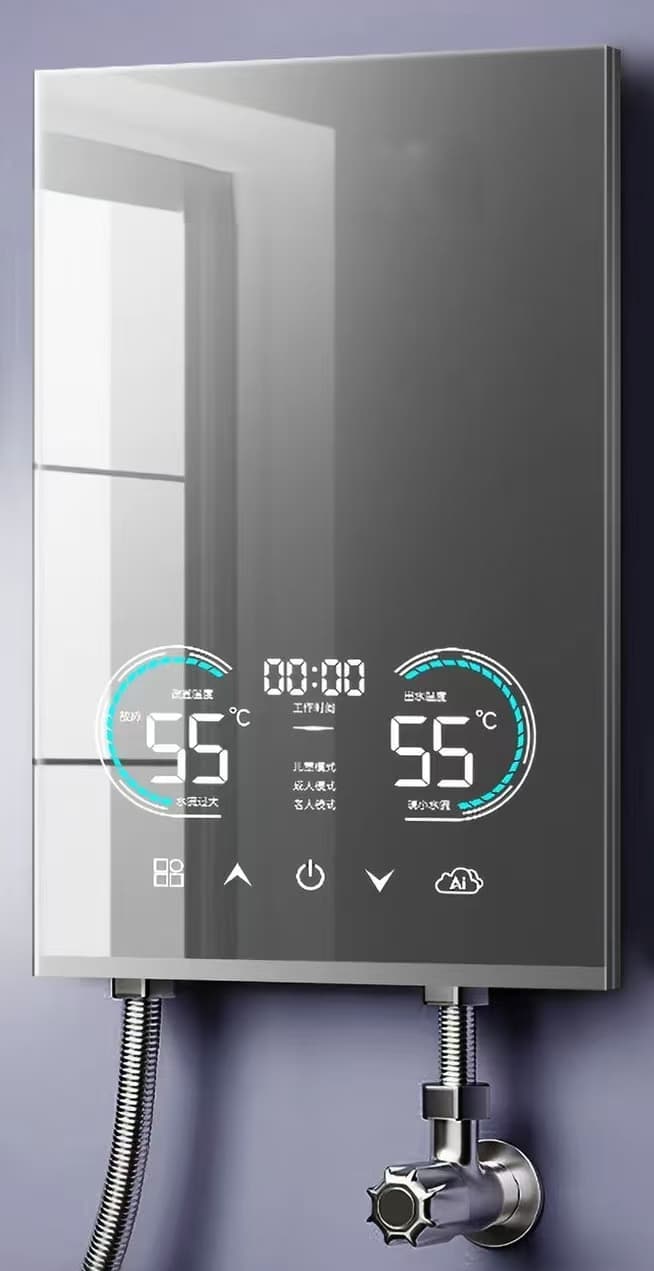

Kontrol Sentuh dan Tampilan LED

PCBA pemanas air listrik instan CT12350 menyediakan lima tombol kontrol utama:

- Kekuatan

- Suhu atau daya meningkat

- Suhu atau daya menurun

- AI

- Pemilihan modus

Antarmuka kontrol sentuh dapat beroperasi melalui panel kaca 4 mm yang dipasang di permukaan atau panel plastik 2 mm, sehingga produsen peralatan dapat mengembangkan desain panel depan yang berbeda.

Tampilan LED dapat menampilkan:

- Suhu air keluar

- Atur suhu

- Waktu pengoperasian

- Status pemanasan

- Status penyalaan

- Mode operasi yang dipilih

- Kode kesalahan

Ikon tampilan dan tata letak antarmuka dapat disesuaikan dengan tampilan produk dan kebutuhan pelanggan.

Berbagai Fungsi Perlindungan Kesalahan

CT12350 mencakup beberapa fungsi kontrol dan diagnosis kesalahan untuk aplikasi pemanas air listrik instan.

Ketika suhu saluran keluar mencapai 63°C, pengontrol secara otomatis mengurangi keluaran pemanasan sebesar satu tingkat daya. Jika suhu mencapai atau melebihi 65°C, alarm suhu berlebih E4 diaktifkan dan pemanasan berhenti. Pengoperasian normal dapat dilanjutkan setelah suhu turun di bawah 55°C.

Pengontrol juga mendukung:

- Alarm kesalahan kebocoran E1 dan pemutusan pemanasan

-Sensor suhu outlet E2 perlindungan sirkuit terbuka atau arus pendek

- Pemulihan otomatis setelah kesalahan sensor suhu teratasi

- Tampilan kode kesalahan untuk memudahkan pemeriksaan dan pemeliharaan

Kinerja perlindungan akhir bergantung pada desain peralatan secara keseluruhan, sensor, kabel, sistem pemanas, dan komponen keselamatan lainnya.

Spesifikasi Teknis Utama

| Parameter | Spesifikasi |

|---|---|

| Model Produk | CT12350 |

| Jenis Produk | PCBA Pemanas Air Listrik Instan |

| Desain Papan Kontrol | Papan Kontrol Terpadu Terisolasi |

| Tegangan Operasi | AC 150–280 V, 50 Hz |

| Tegangan Terukur | AC 220 V |

| Beban Pemanasan Maksimum | 6.000 W |

| Output Kontrol Pemanasan | 3 Grup |

| Tingkat Daya | 7 Tingkat |

| Rentang Pengaturan Suhu | 30–55°C |

| Laju Aliran Aktivasi | 1,5 L/mnt |

| Laju Aliran Penutupan | 1,3 L/mnt |

| Sensor Suhu | 50 kΩ NTC pada 25°C |

| Mode Prasetel | Anak 38°C, Dewasa 42°C, Lansia 45°C |

| Kompatibilitas Panel Sentuh | Kaca 4 mm atau Panel Plastik 2 mm |

| Suhu Operasional | −15°C hingga 65°C |

| Kelembaban Pengoperasian | 10%–95% RH |

Pengujian Sampel dan Verifikasi Kinerja

Selama verifikasi sampel, versi catu daya mode sakelar beroperasi terus menerus selama delapan jam pada AC 280 V tanpa kinerja abnormal. Sistem ini juga beroperasi selama delapan jam di bawah lingkungan pengujian 65°C dan kelembapan relatif 90%.

Hasil ini berhubungan dengan sampel yang diuji dan kondisi pengujian yang ditentukan. Spesifikasi akhir kelistrikan, lingkungan, dan keselamatan harus diverifikasi kembali setelah PCBA diintegrasikan ke dalam pemanas air lengkap pelanggan.

Kustomisasi PCBA OEM dan ODM

CT12350 dapat digunakan sebagai platform kontrol referensi untuk proyek pemanas air listrik instan yang disesuaikan. Layanan teknik dan manufaktur yang tersedia meliputi:

- Desain perangkat keras PCBA

- Pengembangan firmware tertanam

- Kustomisasi logika kontrol pemanas

- Kustomisasi tampilan dan antarmuka sentuh

- Adaptasi konektor dan rangkaian kabel

- Pencocokan suhu dan sensor aliran

- Sumber komponen

- Perakitan SMT dan DIP

- Pengujian fungsional

- Prototipe dan produksi batch

Untuk evaluasi proyek, pelanggan dapat memberikan voltase pengoperasian yang diperlukan, daya pemanas, dimensi produk, desain tampilan, spesifikasi sensor, diagram pengkabelan, dan standar keselamatan target.

Aplikasi

Platform kontrol CT12350 cocok untuk:

- Pemanas air listrik instan rumah tangga

- Pemanas air pancuran listrik instan

- Pemanas air kompak yang terpasang di dinding

- Peralatan air panas kamar mandi dan dapur

- Sistem pemanas air OEM dan ODM yang disesuaikan

Jika Anda sedang mengembangkan pemanas air instan 220 V dan memerlukan PCBA kontrol 6 kW yang dapat disesuaikan, hubungi SunSam dengan spesifikasi produk, gambar, atau sampel yang ada. Tim teknik kami dapat mengevaluasi persyaratan kontrol dan menyiapkan proposal pengembangan dan pembuatan PCBA yang sesuai.
